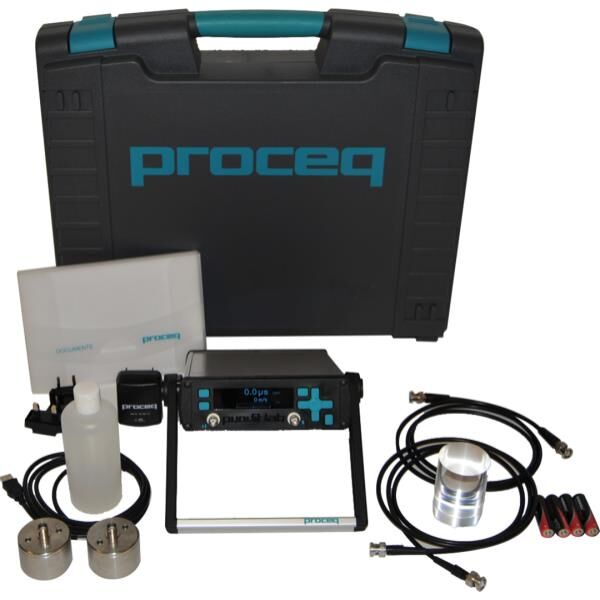

Ultrasonik Beton Test Cihazı

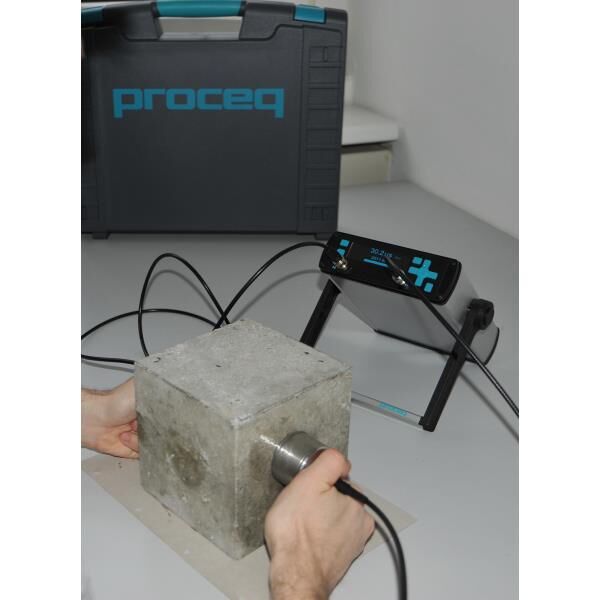

Ultrasonik Beton Test Cihazı Yapısal kusurlar ciddi hasarlara ve çökmelere neden olur. Ultrasonik Test Cihazları, kaya, kompozitler, seramik, ahşap, epoksi, refrakter malzemelerin mukavemeti ve homojenliği hakkında bilgi sağlar ve boşlukları, boruları, çatlakları ve kusurları tespit etmek ve lokalize etmek için kullanılabilir. Bir malzemedeki darbe hızı, betonun kalitesi ve basınç dayanımı ile ilişkili olan yoğunluğuna ve elastik özelliklerine bağlıdır. Bu nedenle, sonik araştırmalarla bileşenlerin özellikleri hakkında bilgi elde etmek mümkündür. Proceq, betonun ultrasonik testi için çok yönlü cihazlar sunar. Ultrasonik Dalga Hızı - Pundit Lab Ölçüm performansı; En iyi hale getirilmiş darbe şekillendirme, optimum performans için otomatik iletim ayarları ve bir dizi yeni ve daha güçlü transdüser, doğru ve kararlı ölçümler sağlar. Entegre dalga biçimi ekranı; Alınan sinyalin analizinin ve manüel tetiklemenin doğruda ölçüm cihazı üzerinde yapılmasına izin verir. Çevrimiçi veri toplama; Tüm iletim parametrelerinin tam uzaktan kontrolü ve veri günlüğü işlevi, PC’nizi bir osikoskopa çevirir. USB analiz ve veri analiz yazılımı; Veri analizi ve üçüncü taraf programlara aktarma. Açık arayüz; Pundit Lab’ı, LabVIEW gibi üçüncü taraf yazılımlarını kullanarak kontrol edin. Pundit Lab, Ekran birimi, 2 transdüser (54kHz), 2 BNC kablosu 1,5 m, bağlama maddesi, kalibrasyon çubuğu, USB kablolu pil şarj cihazı, 4 x AA(LR6) pil, yazılımı ile birlikte veri taşıyıcısı, dokümantasyon ve taşıma çantası ile birlikte verilmektedir. Ultrasonik Dalga Hızı - Pundit Lab Plus Entegre kazanç kademesi; Üstel transdüserler ve uzun kablolar kullanılırken harici bir yükselteç kullanılması ihtiyacını ortadan kaldırır. Basınç dayanımı ölçümü; Sahada hızlı dayanım tahminleri sunmak amacıyla, basınç tahminine ilişkin dönüştürme eğrileri yazılımda oluşturulabilir ve ölçüm cihazına yüklenebilir. Beton çekici ile birlikte yapılan tahminler; SONREB eğrileri aynı zamanda, beton çekici ölçümleri ile birlikte gelişmiş dayanım tahminleri sağlamak için alete yüklenebilir. Beton çekici; Kaydedilen her ölçüme bir zaman damgası sağlamak için, gerçek zamanlı bir saat entegre edilmiştir. İnceleme listesi; Kaydedilen ölçümler, bir PC bağlantısına ihtiyaç olmaksızın doğrudan sahada incelenebilir. Pundit Lab Plus, Ekran birimi, 2 transdüser (54kHz), 2 BNC kablosu 1,5 m, bağlama maddesi, kalibrasyon çubuğu, USB kablolu pil şarj cihazı, 4 x AA(LR6) pil, yazılımı ile birlikte veri taşıyıcısı, dokümantasyon ve taşıma çantası ile birlikte verilmektedir. Pundit Link Analiz Yazılımı Proceq SA tarafından geliştirilmiş Windows tabanlı Pundit Link yazılımı, Pundit Lab’ın tam özelliklerini ortaya çıkararak, kullanıcıya şunları sunar:

• PC’nizi bir osiloskopa çeviren, dalga biçimi görselleştirme ve analizi
• tetikleme noktasının interaktif ayarlaması
• çevrimiçi veri toplama
• programlanabilir veri günlüğü işlevselliği ile birlikte, ölçüm cihazının tam olarak uzaktan kontrolü
• üçüncü taraf uygulamalarına veri gönderme
• (Yalnızca Pundit Lab+) basınç dayanımı için dönüştürme eğrilerinin oluşturulması (üstel, polinom).
• (Yalnızca Pundit Lab+) basınç dayanımına ilişkin birleşik (ultrasonik/geri tepme değeri) tahminler için SONREB eğrilerinin oluşturulması

Standartlar: EN 12504-4, ASTM C 597-02, BS 1881 Part 203, ISO1920-7:2004 Ultrasonik Dalga Hızı Test Cihazı – Karşılaştırma
