MAGUS Metal D650 Metalurji Dijital Mikroskobu

MAGUS Metal D650 Metalurji Dijital Mikroskobu

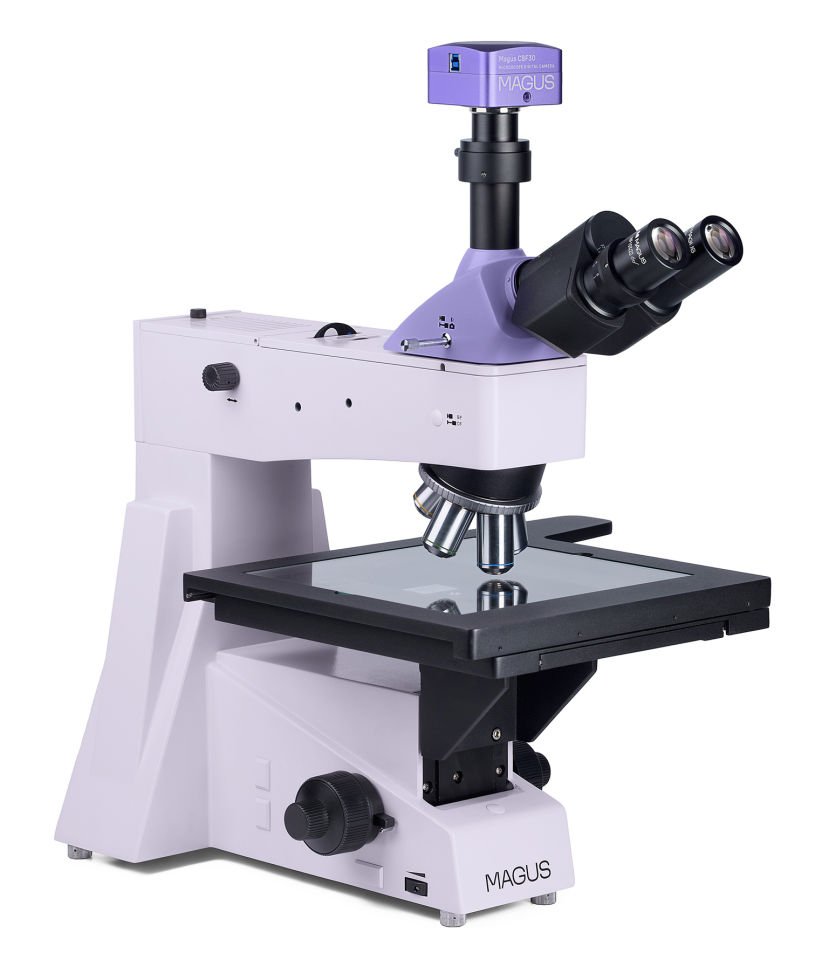

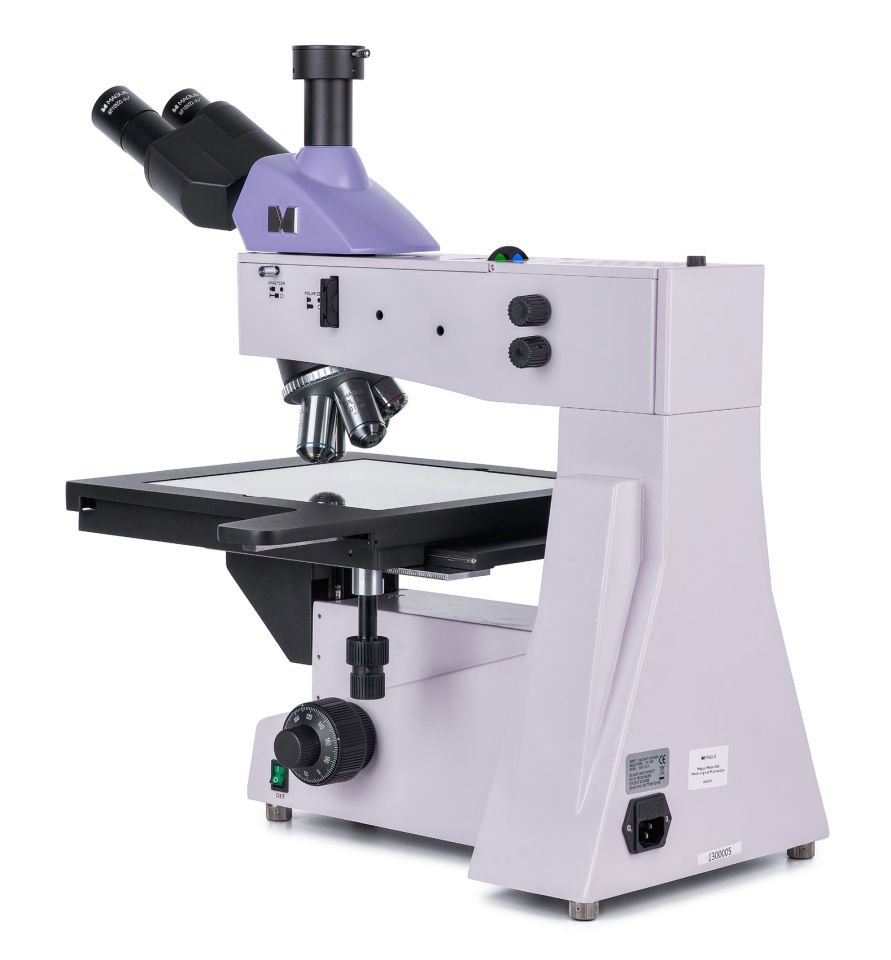

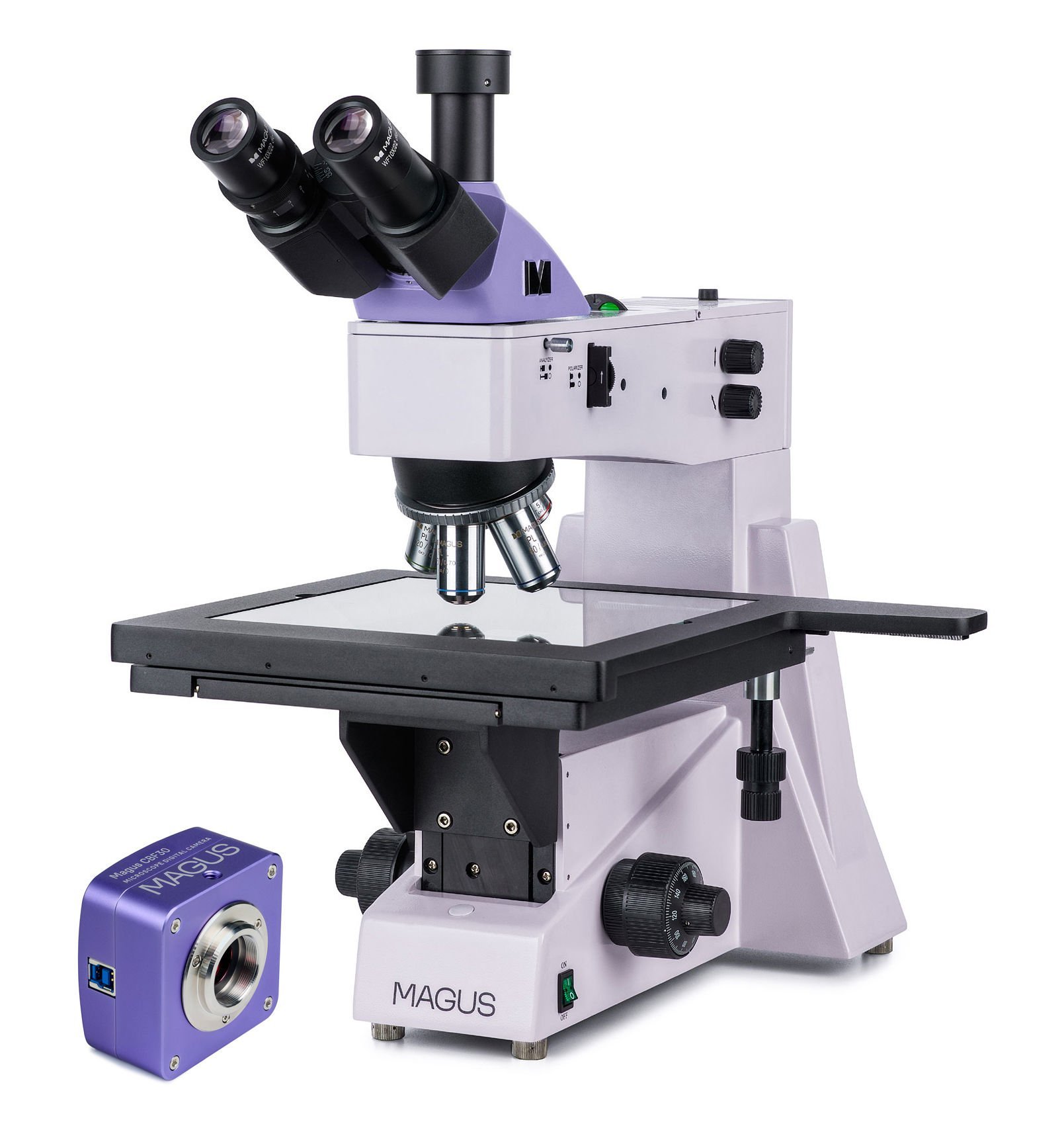

MAGUS Metal 650 Metalurji Mikroskobu, yansıtmalı ışıkta incelenecek fotomaskeleri, baskılı devre kartlarını, entegre devreleri ve diğer uzun ve geniş örnekleri yerleştirebileceğiniz büyük bir nesne tablasına sahiptir. Parlak alan ve polarize ışık gözlemleri mümkündür. Mikroskop yüksek hassasiyette odaklama sağlar. 0,7 µm’lik ince odaklama ölçeği değeri, yüksek büyütme oranlarında çalışmayı kolaylaştırır. Endüstriyel tesislerde araştırma yapmak ve mühendislik öğrencilerine eğitim vermek için kullanılır.

Dijital kamera

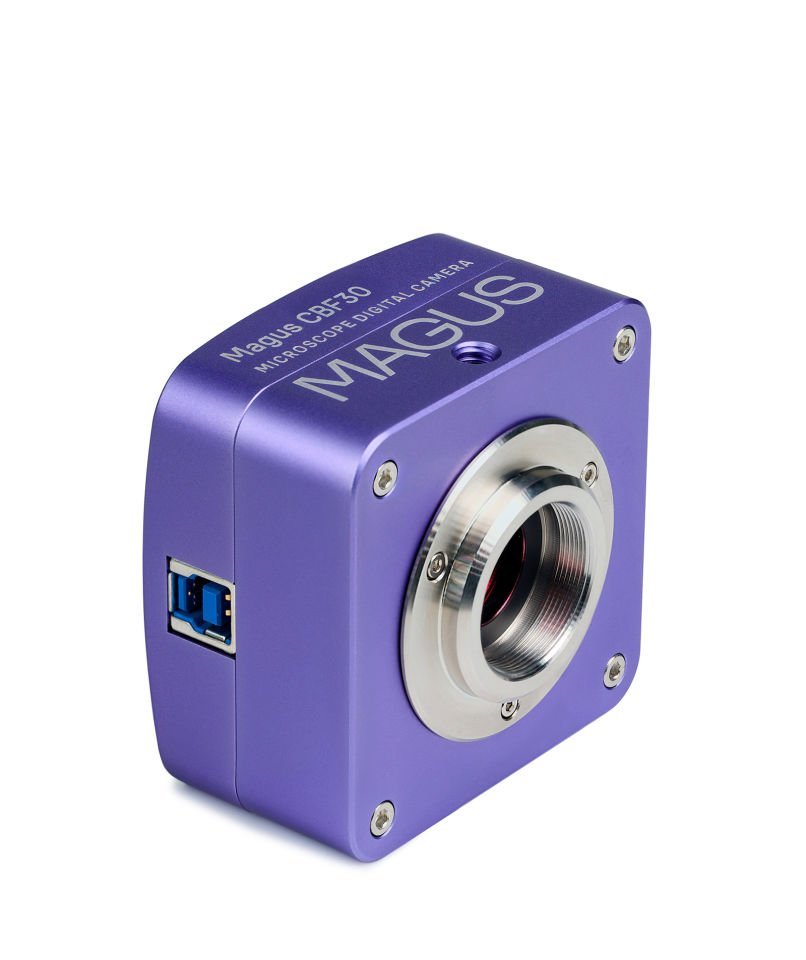

MAGUS CBF30 Dijital Kamera, mikroskop aracılığıyla fotoğraf ve video çekmenizi, elde edilen dosyaları düzenlemenizi, sunumlar düzenlemenizi ve nesnelerin doğrusal ve açısal ölçümlerini yapmanızı (doğru kalibrasyondan sonra) sağlar.
Cihaz, aydınlık alan yöntemini ve 4x, 10x, 20x ve 40x objektifleri kullanan mikroskoplarda çalışmak üzere tasarlanmıştır.

6,3 MP sensör, maksimum 3072x2048 piksel çözünürlükte parlak ve ayrıntılı fotoğraflar ve videolar çekmenizi sağlar. Gerekirse, çözünürlük 1536x1024 piksele düşürülebilir. Ancak bu, 59 fps’de kalacak olan kare hızını etkilemeyecek, böylece sarsıntı veya gecikme olmadan düzgün kare geçişleri sağlanacaktır.

SONY Exmor arkadan aydınlatmalı renkli CMOS sensör, kamerayı düşük ışık koşullarında bile kullanmanızı sağlar. Görüntü okunabilir ve parlak kalacaktır. Büyütme oranı 0,5x ile 0,75x arasında olan bir adaptörün kullanılması, bozulma olmadan mümkün olan en net görüntüyü sağlayacaktır.

Optik parçalar

Sonsuz plan akromatik optik parçalar, keskin ve ayrıntılı görüntüler sunar. Mikroskop başlığı trinokülerdir, 30° eğimlidir ve dijital kameranın montajı için trinoküler tüpe sahiptir. Kamera (dahil değildir) çalışmanın fotoğraf ve videolarını çeker ve mikroskop görüntüsünü harici bir ekrana aktarır. İki konumlu bir ışın demeti bölücü vardır: 100:0 ve 0:100. Işık demeti göz merceğine veya kameraya yönlendirilir. Sol tüp üzerinde bir diyopter ayar halkası mevcuttur.

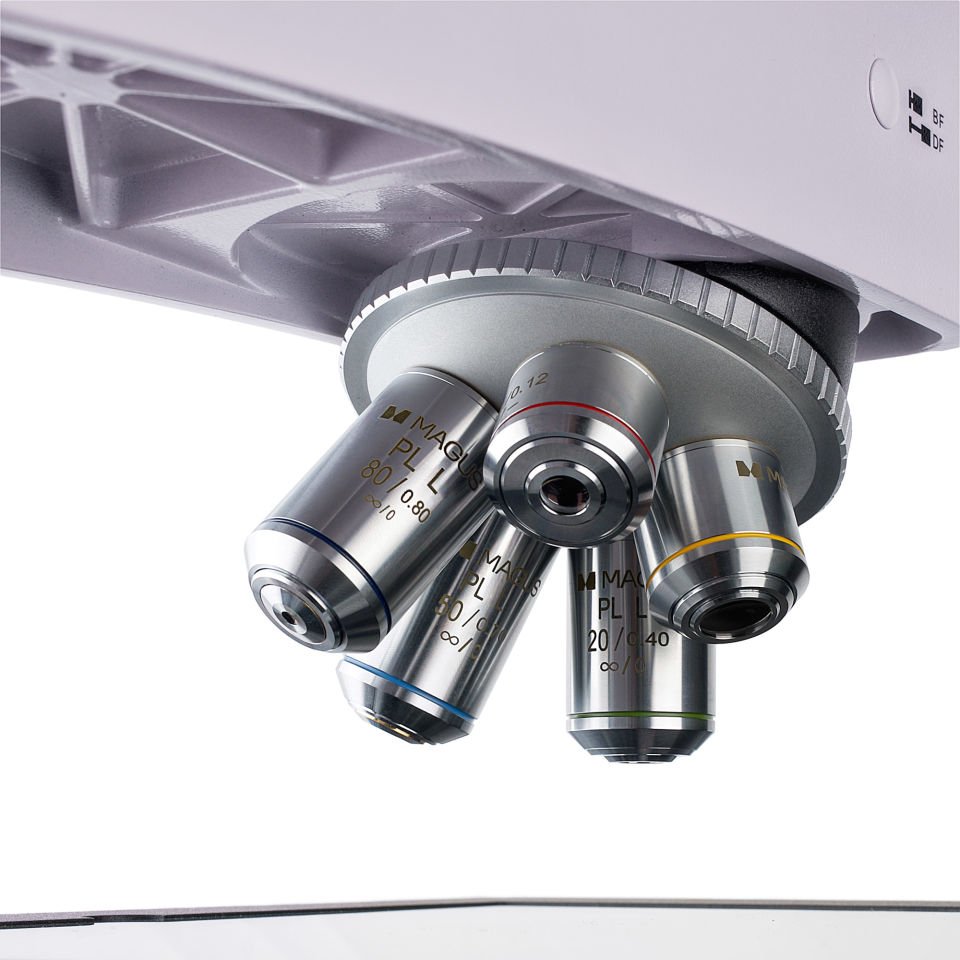

Döner burun parçasına 5 objektif takabilirsiniz; hepsi pakete dahildir. Daha yüksek büyütme oranı elde etmek için temel objektiflerin yerine isteğe bağlı objektifler takabilirsiniz. Temel konfigürasyonda mikroskop 50 ila 800x aralığında büyütme sağlar. Objektifli döner burun parçası iç kısma dönüktür; kullanıcı, optik yola yerleştirilmiş objektifleri görebilir.

Aydınlatma

Yansıtmalı ışık aydınlatma sistemi ortalanan üç öğeyi birleştirir: ışık kaynağı, açıklık ve alan diyaframı. 30 W halojen aydınlatıcı sıcak ışık yayar, böylece mikroskopla uzun süre çalışmak gözlerinizi yormaz. Aydınlatmanın parlaklığı ayarlanabilir, Köhler aydınlatmasını ayarlamak mümkündür. Yansıtmalı ışık aydınlatma sistemi ayrıca bir polarizasyon cihazıyla birlikte gelir: yerleşik analizör ve çıkarılabilir döner polarizör. Bir dizi renk filtresi bulunmaktadır.

Nesne tablası ve odaklama mekanizması

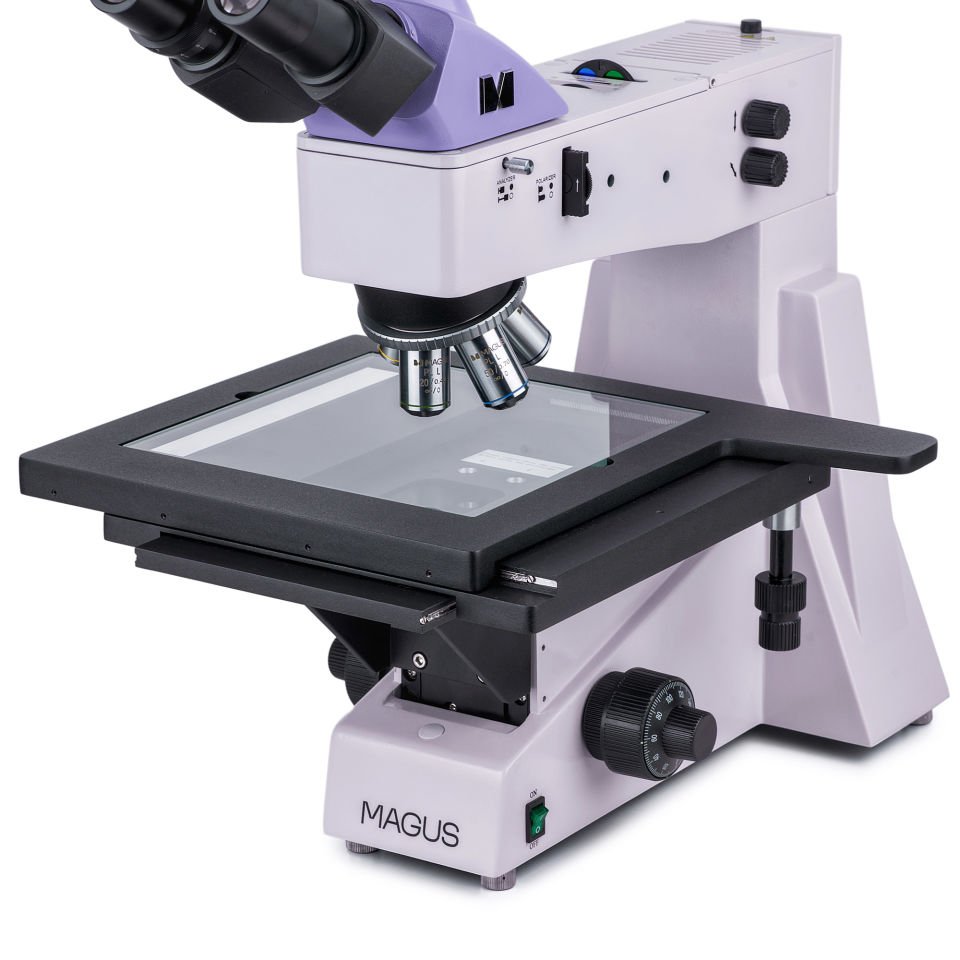

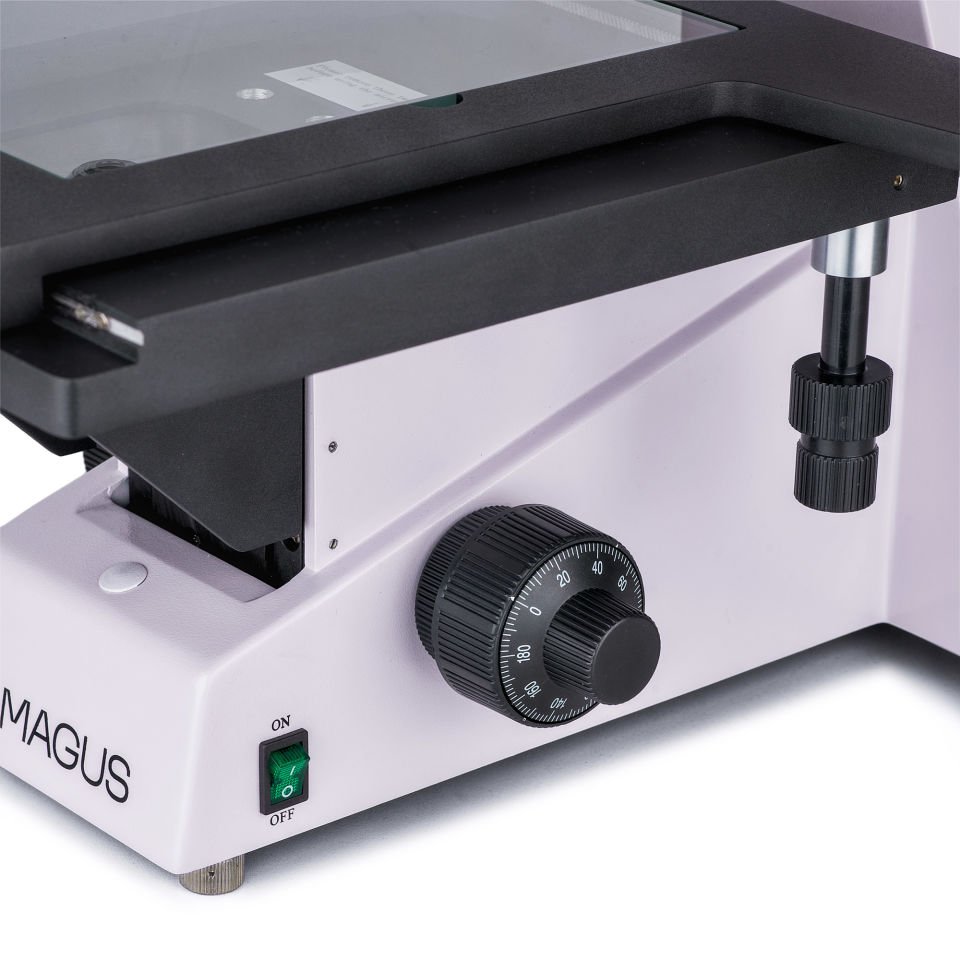

Mikroskop tasarımının en ilginç parçası, 204 mm dahilinde iki eksen boyunca hareket ettirilebilen 280x270 mm'lik nesne tablasıdır. Böylelikle büyük boyutlu örnekleri gözlemleyebilir ve yüzeylerini rahatlıkla inceleyebilirsiniz. Kaba ve ince odaklama düğmeleri, mikroskobun her iki yanında koaksiyel olarak konumlandırılmıştır; bir kilitleme düğmesi ve kaba gerilim ayar düğmesi bulunur. Tutma yerleri mikroskop tabanına yakın konumlandırılmıştır, ellerinizi serbestçe masanın üzerine koyabilir ve gözlem yaparken rahat bir pozisyon alabilirsiniz.

Aksesuarlar

MAGUS Metal 650 mikroskop uyumlu aksesuar serisinde göz mercekleri, uzun çalışma mesafeli objektifler, dijital kameralar ve kalibrasyon lamları yer alır. Aksesuarlar mikroskobun özelliklerini genişletmek için kullanılabilir.

Mikroskopun önemli özellikleri:

• Uzun ve geniş örneklerle çalışmak için geniş hareket aralığına sahip büyük nesne tablası
• Yüksek büyütmelerde kolay odaklama için ince odaklama ölçeği değeri 0,7 µm; kilit düğmesi ve gerilim ayarıyla kaba odaklama
• Trinoküler tüp ve ışın ayırıcıya sahip trinoküler başlık
• Yansıtmalı ışık aydınlatıcı: parlaklık ayarlı ve AC güç kaynağıyla çalışan güçlü 30 W halojen ampul
• Polarizasyon cihazı, yansıtmalı ışık aydınlatıcının ortalanabilen elemanları, Köhler aydınlatması, renk filtreleri
• Geniş uyumlu isteğe bağlı aksesuar yelpazesi

Kameranın önemli özellikleri:

• Düşük büyütmeli objektiflerle kullanılması önerilir
• Düşük ışık koşullarında bile net görüntüler için ışığa duyarlı renkli sensör
• Hareketli nesnelerin veya hızlı hareket eden süreçlerin gözlemlenmesi için yeterli olan 59 fps kare hızı
• Kit, tüm kamera özelliklerinin işlevselliğini tam olarak sağlayan ve sonuç olarak “hızlı başlangıç” sağlayan bir yazılım içerir
• Yüksek veri aktarım hızları için güvenilir USB 3.0 arabirimi
• Herhangi bir zamanda size en uygun seçeneği seçebilmeniz için çözünürlük ayarı

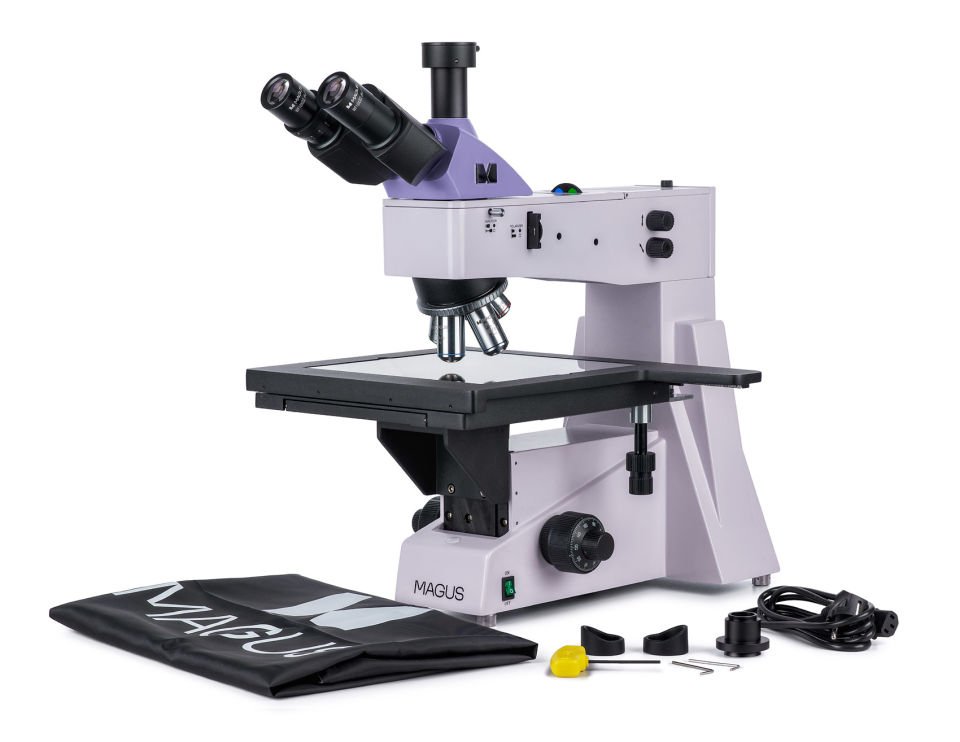

Kit içeriği:

• MAGUS CBF30 Dijital Kamera (dijital kamera, USB kablosu, sürücüleri ve yazılımı içeren kurulum CD'si, kullanım kılavuzu ve garanti kartı)
• Güç girişli taban, yansıtmalı ışık kaynağı, odaklama mekanizması, nesne tablası ve döner burun parçası
• Trinoküler başlık
• Sonsuz plan akromatik objektif: PL L5x/0,12 ÇM 26,1 mm
• Sonsuz plan akromatik objektif: PL L10х/0,25 ÇM 20,2 mm
• Sonsuz plan akromatik objektif: PL L20х/0,40 ÇM 8,80 mm
• Sonsuz plan akromatik objektif: PL L50х/0,70 ÇM 3,68 mm
• Sonsuz plan akromatik objektif: PL L80x/0,80 ÇM 1,25 mm
• Uzun göz mesafeli göz merceği 10x/22 mm (2 adet)
• C-mount adaptör 1x
• Altıgen anahtar
• AC güç kablosu
• Toz kapağı
• Kullanım kılavuzu ve garanti kartı

Talep üzerine mevcuttur:

• Ölçekli 10x/22 mm göz merceği
• 12,5x/14 mm göz merceği (2 adet)
• 15x/15 mm göz merceği (2 adet)
• 20x/12 mm göz merceği (2 adet)
• 25x/9 mm göz merceği (2 adet)
• Sonsuz plan akromatik objektif: PL L40х/0,60 ÇM 3,98 mm
• Sonsuz plan akromatik objektif: PL L60x/0,70 ÇM 2,08 mm
• Sonsuz plan akromatik objektif: PL L100x/0,85 (kuru) ÇM 0,40 mm
• Kalibrasyon lamı
